親父が新しいMacを買いました。これに伴い今までのMacを母親が使うことになりました。

　前回は母屋のリビングまで、ケーブルを引きましたが、今回は母家の2階までケーブルを通す事になりました。

　既に、10/100Base-Tのデュアルスピードハブのポートは全て使ってしまっているので、手持ちの10Base-Tのハブを追加しました。（パフォーマ5210には10Base-Tのイーサネットカードしか入ってないし、ケーブルモデム、ダイアルアップルータ共に10Base-Tの為これで充分。）

　今までケーブルモデムからの10Base-Tは直接デュアルスピードハブのカスケードポートに入っていましたが、今回の構成変更によって、一旦10Base-Tのカスケードポートに入り、通常ポートからデュアルスピードハブのカスケードポートに入っています。ハブを2段で使う形になります。

　母親の部屋まではこのハブから繋ぎますが、ネットワーク自体は100Base-T対応にしましたので、将来ハブさえ替えれば100Base-Tのネットワークに変更可能です。

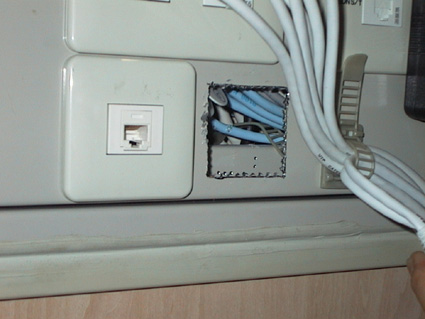

前回と同じく、ドリルで連続的に穴を空けていき、ニッパーで切り取りました。

左のプレートは前回取り付けた母屋のリビングまで行っているモジュラージャックです。

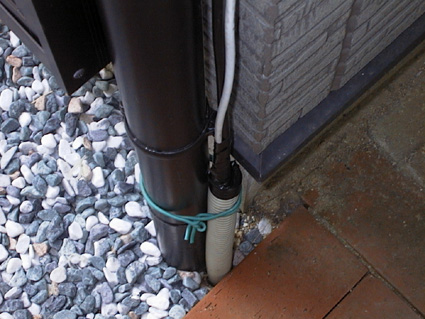

今回も前回と同じくBSアンテナの引き込み配管を利用しました。

いつものように針金を通してケーブルを引くつもりが、既に2本入っている22ミリの配管に追加配線は苦しかったようで通りません。

結局、以前入っていたBS用同軸線とCAT5のケーブルを一旦抜いて、今回のCAT5のケーブルと3本同時に入線しました。

手が豆だらけになってしまいました。

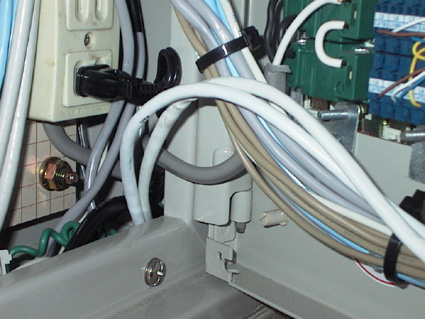

奥に入っていっている白い線2本が、母家に行くCAT5のケーブルです。

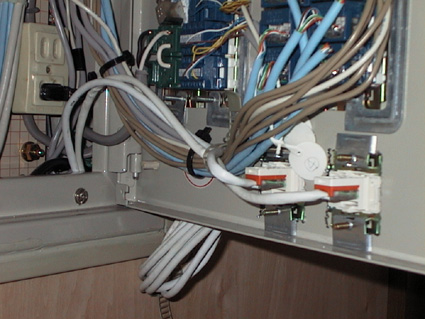

2つ追加のコネクタが並んでいます。

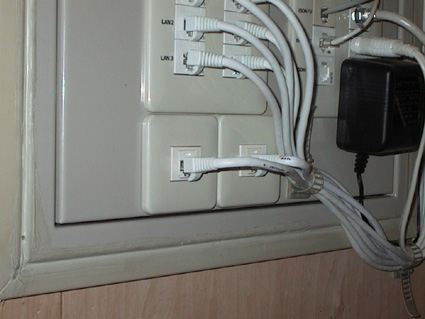

パネルを付け、配線したら完成。

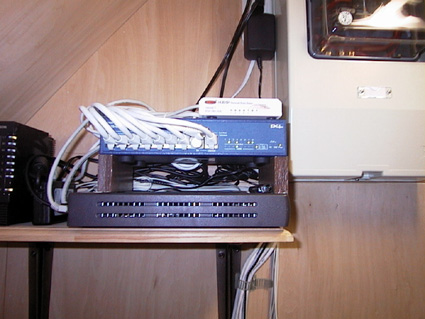

一番上に乗っている白いのが今回追加した10Ｂａｓｅ−Ｔのハブです。

今までのネットワークはこれまで通り100Base-Tで通信できます。

ついに家族4人で4台のMac。1人に1台時代の到来です。

追加IPをどうするか思案中です。いっそのことIPルータの導入か？

おまけ

現在のZAQのスピードです。最高で3.7Mbps、平均して1Mbpsくらい出ているようです。ここで計測した物です。

有線ブロードネットワークスの100MbpsのFTTH(光ファイバー接続)が来たら乗り換えようかとも思いますが、

実際のスピードはどのくらい出るんでしょうか？
